Щеплення - як виготовити пристосування власними руками.

Для полегшення виконання зрізів при щепленні я виготовив собі такі пристосування.

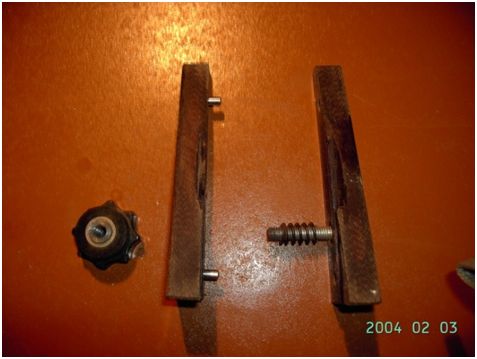

Будову пристосування №1 видно на фото 1,2. Щоб виготовити пристосування придбайте дві прямокутні пластинки
з текстоліту або склотекстоліту. Дві половинки з’єднайте і скріпіть за допомогою струбцин та виконайте наступні
операції.



/uploads/doc_img/CHNG_10.jpg























Фото 1

/uploads/doc_img/CHNG_11.jpg

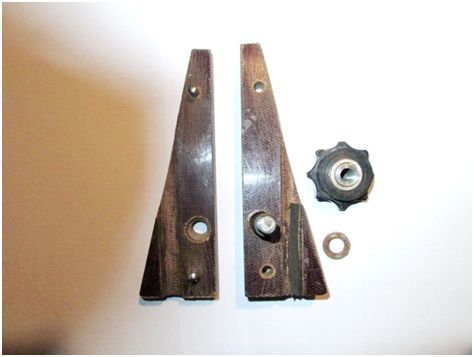

Фото 2.

                По перше - просвердлити в місці прилягання отвір діаметром 8мм так, щоб напівкруглі канавки були в лівій і правій
частині (див.фото 2). Просвердліть два отвори діаметром 4 мм, під направляючі штифти, а також отвір діаметром
5мм під стяжний болт. Зніміть струбцини. Запресуйте в ліву частину штифти діаметром 4мм, отвір діаметром 5мм
розсвердліть до 6мм. З внутрішньої сторони отвору зробіть потай для розжимної пружини. В правій частині
пристосування отвори діаметром 4мм розсвердліть до 4,5мм, щоб легко входили штифти, а в отворі діаметром 5мм
наріжте різьбу М6 для стяжного болта та зробіть також потай під пружину. Закрутіть в праву частину болт М6
(див. фото 1). Надіньте пружину і ліву частину пристосування на болт та стягніть ліву й праву частини за
допомогою фігурної гайки так, щоб співпали штифти з отворами. З допомогою ножівки або кутової машинки виконайте
косий зріз так, щоб довжина косого перерізу отвору діаметру 8 була 20-25мм (див. фото 2). Косий зріз необхідно
зачистити і відполірувати шліфувальною шкіркою, щоб ніж ковзав по поверхні і не затуплювалась його ріжуча частина
при виконанні косого зрізу щепи або живця.
            Деякі зауваження. Отвір діаметром 8мм зменшують або збільшують в залежності від того, якого діаметру
використовуються щепи та живці. Довжину пружини та глибину потаїв для неї підбирають експериментальним шляхом.
В напівкруглу канавку лівої або правої частини пристосування необхідно вклеїти стрічку з пористої резини товщиною
1,5-2мм, це дасть можливість міцніше зажати живець або підщепу і не пошкодити їх при виконанні косого зрізу.
Як користуватись пристосуванням є можливість прослідкувати по фото 3-4.

/uploads/doc_img/CHNG_5.jpg

Фото 3.

/uploads/doc_img/CHNG_6.jpg

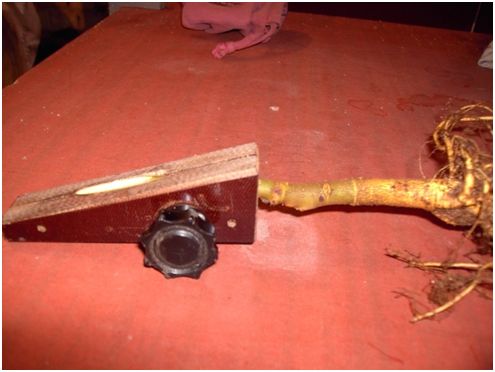

Фото 4.

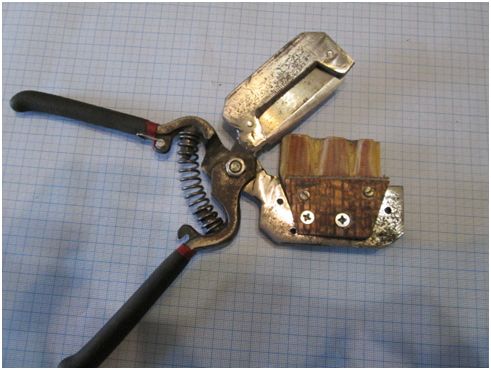

               З будовою секатора та гільйотини також можна ознайомитись по фото 5-12. Для секатора були використані ручки
секатора, що вийшов з ладу. Скоби для секатора виготовлені з металевої шинки товщиною 4мм, а до ручок приєднані
зваркою.
Більш детально розповім про будову гільйотини та послідовність її складання (див.фото 5-7).

/uploads/doc_img/CHNG_12.jpg

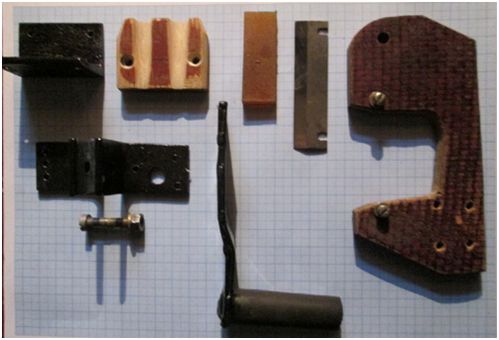

Фото 5.

/uploads/doc_img/CHNG_13.jpg

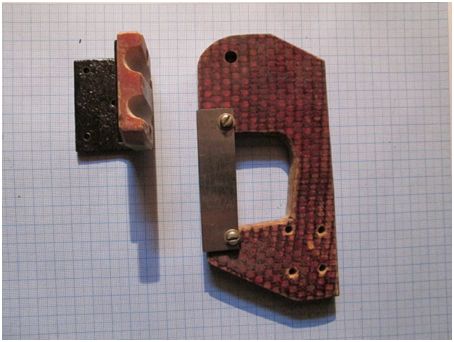

Фото 6.


Перелік деталей такий (зліва направо фото 5): кронштейн кріплення матриці, матриця, підкладка поліуретанова під
ніж, ніж, скоба, кронштейни і болт кріплення скоби, ручка скоби, а також панель(див фото 7). Головною частиною
гільйотини є матриця - фіксатор стовбурця. Висота фіксатора, а також пази виконані в ньому з необхідним нахилом
та діаметрами (див.фото 5 - 6), дають можливість одержати зріз необхідної довжини. Для гільйотини виготовить дві
змінні матриці з пазами діаметрів 8 і 10 мм та 12 і 14мм,а для секатора 8-10мм в верхній частині. Висота
матриці із практики повинна бути приблизно 25-30 мм. Звичайно, щепи при виконанні робіт необхідно розсортирувати
по діаметру. Ніж секатора і гільйотини має одинакові розміри (див фото 5), товщина ножа 2мм, кут заточки 15 градусів.
Щоб ніж не затупився при виконанні зрізу, знизу під ніж необхідно наклеїти стрічку з поліуретану. Матрицю
необхідно закріпити гвинтами з потайними шляпками. Ніж повинен ковзати по її поверхні (див фото 7).

/uploads/doc_img/CHNG_8.jpg

Фото 7.

/uploads/doc_img/CHNG_18.jpg

Фото 8.

/uploads/doc_img/CHNG_19.jpg

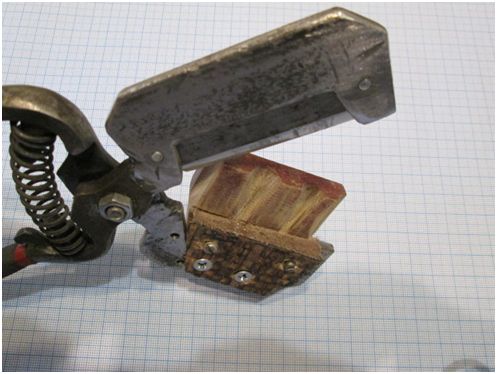

Фото 9.

/uploads/doc_img/CHNG_21.jpg

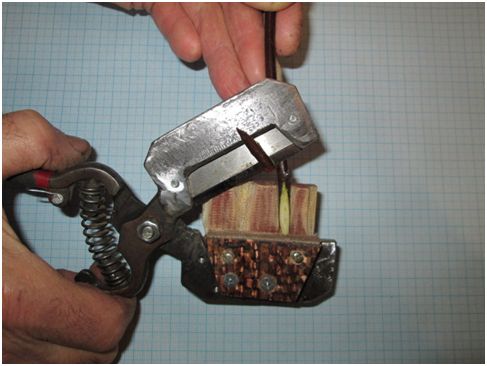

Фото 10.

/uploads/doc_img/CHNG_16.jpg

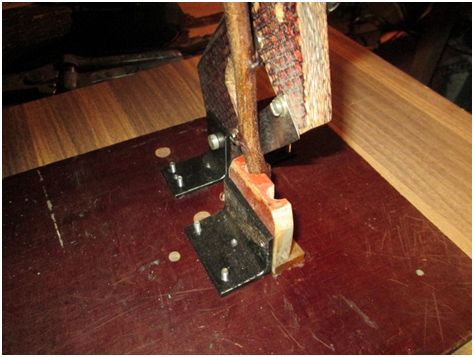

 Фото11

             Розміри деталей не приведені, але при необхідності є можливість вирахувати розміри по фото. Гільйотину кріплять до столу

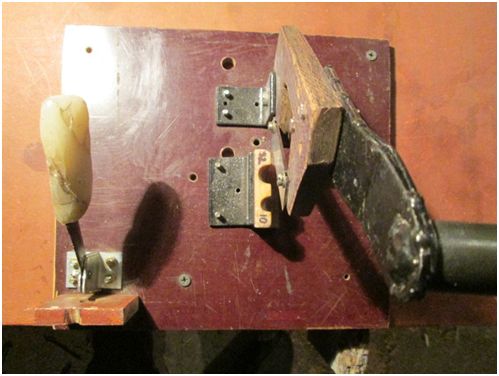

за допомогою струбцин або саморізами. На панелі гільйотини зліва закріплений ніж для виконання язичків на підщепі
та живцеві( фото 12). Ніж заточую тільки з однієї сторони та обладную текстолітовою підпоркою з канавкою під
підщепу або живець.

/uploads/doc_img/CHNG_24.jpg

Фото 12.


                     Всі пристосування були випробувані при виконані зимового щеплення, а пристосування №1 та секатор були
випробувані і на грядці весною і показали чудові результати. Як користуватись гільйотиною і секатором можна
ознайомитись по фото 10,11.

Перед щепленням ножі пристосувань треба заточити. Спочатку для заточки використовую дерев’яний брусок, на бічні грані якого наклеєні                                        три стрічки з шліфувальної шкірки, розмір зерна яких 240, 360, 600. Остаточно лезо ножів доводжу на шкіряному паску з пастою для полірування. З будовою пристосувань для заточки можна ознайомитись на фото 13 .

/uploads/doc_img/CHNG_23.jpg

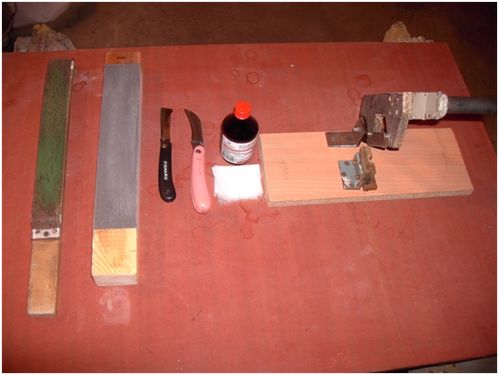

Фото 13.

Григорій Никифорович Шляховий
м.Чернігів.
